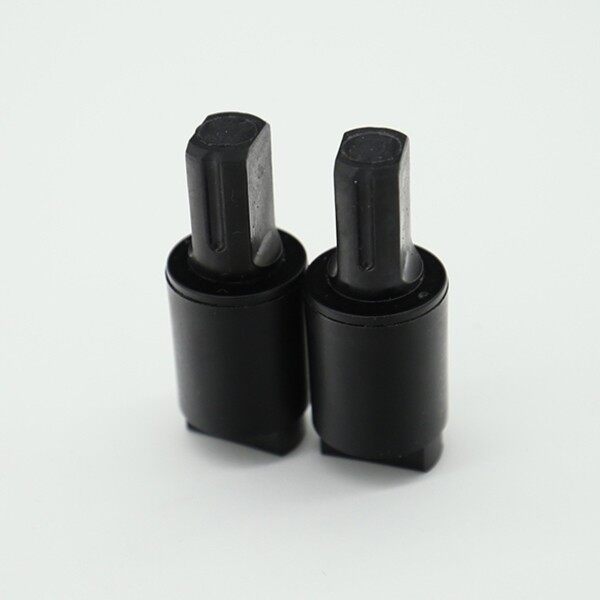

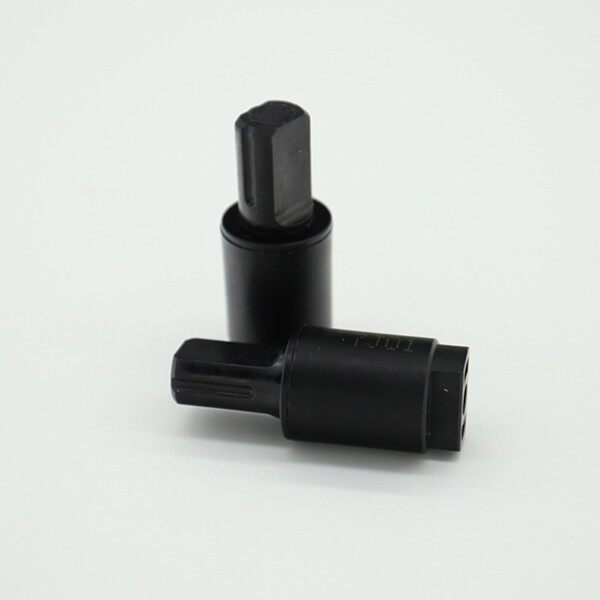

Tutup peredam tutup lunak rotasi untuk produsen pintu di Cina.
Tutup peredam rotasi lembut dekat untuk pintu, kulkas, mesin cuci. Apa itu rotary damper. Peredam adalah perangkat yang memberikan ketahanan terhadap gerakan dan mengurangi energi gerakan. Penggunaan redaman untuk menyerap energi bukanlah teknologi baru. Di ruang angkasa, penerbangan, militer, senjata, otomotif dan industri lainnya, berbagai peredam (atau peredam kejut) telah lama digunakan untuk mengurangi disipasi energi.
 |  |  |
Tutup Rotasi Lembut Tutup Ukuran Peredam
Spesifikasi Rotational Soft Close Dampers
Model | Maks. torsi | Membalikkan torsi | Arah |
TRD-P1-R 103 | 1 N · m (10 kgf · cm) | 0. 3 N · m (3 kgf · cm) | Searah jarum jam |
TRD-P1-L 103 | Berlawanan arah jarum jam | ||
TRD-P1-R 153 | 1. 5 N · m (1 5 kgf · cm) | 0. 5 N · m (5 kgf · cm) | Searah jarum jam |
TRD-P1-L 53 | Berlawanan arah jarum jam | ||
TRD-P1-R 183 | 1. 8 N · m (1 8kgf · cm) | 0. 8 N · m (8 kgf · cm) | Searah jarum jam |
TRD-P1-L 183 | Berlawanan arah jarum jam | ||
Catatan) Diukur pada 23 ° C ± 2 ° C | |||
fitur
- Tes kinerja 100%
- Tes lingkungan
- Tes kebocoran oli
- Tes siklus hidup:> 50000 kali
- ISO 9001: 2008
- Arahan ROHS
- Sudut Maks: 110 °
- Temperatur pengoperasian: -5 ℃ ~ 50 ℃
- Berat: {{1}}. 5 ± 1 g
- Jenis minyak: Minyak silikon
- Bahan tubuh dan tutup: Polybutylene terephthalate (PBT)
- Bahan poros berputar: Polyphenylene Sulphide (PPS)
Bagaimana Cara Menggunakan Peredam?
1. TRD-P 1 dirancang untuk menghasilkan torsi besar sebelum tutup
penutupan dari posisi vertikal, seperti yang ditunjukkan pada Diagram, sampai pada penutupan penuh. Ketika tutupnya ditutup dari posisi horizontal, seperti yang ditunjukkan pada Diagram, torsi yang kuat dihasilkan tepat sebelum tutupnya sepenuhnya tertutup, menyebabkan tutupnya tidak menutup dengan benar.
2. Saat menggunakan damper pada tutupnya, seperti yang ditunjukkan pada diagram, gunakan perhitungan pemilihan berikut untuk menentukan torsi damper.
Contoh) Tutup massa M: 1 kg
Dimensi tutup L: 0. 3 m
Muatkan torsi: T=1 X0. {{2}} X 9. 8 ÷ 2=1. {{7} } N · m
Berdasarkan perhitungan di atas, TRD-P1 - * 153 dipilih.
3. Saat menghubungkan poros putar ke bagian lain, pastikan pas di antara mereka. Tanpa pas ketat, tutupnya tidak akan melambat dengan benar saat menutup. Dimensi yang sesuai untuk memasang poros berputar dan bodi utama adalah sebagai berikut.
