Cara Memasang Peredam Baling-Baling

Pelajari cara memasang peredam putar tipe baling-baling-dengan benar, termasuk batas sudut, arah CW/CCW, pencocokan torsi, dan metode pemasangan. Cegah kerusakan dan pastikan penutupan tutup mulus dengan panduan teknis yang jelas ini.

Posisi Instalasi: Perumahan dan Poros

Peredam baling-baling biasanya dipasang pada titik pivot penutup atau komponen berputar.

• Perumahan dipasang pada sisi tetap.
• Poros dipasang pada sisi yang bergerak (seperti tutupnya).

Dengan susunan ini, peredam memberikan ketahanan saat tutupnya dibuka atau ditutup.

Batas Sudut Rotasi Peredam Baling-Baling

Tidak seperti peredam putar lainnya, peredam baling-baling memiliki batas sudut putaran internal karena desain strukturalnya.

Peredam baling-baling biasanya digunakan pada: Tutup yang dapat ditutup dengan lembut dan penutup flip yang terkontrol. Keterbatasan sudut mencegah tutup didorong melampaui jangkauan yang diinginkan, sehingga melindungi baling-baling dan mekanismenya.

Jika penutup bergerak melampaui sudut maksimum, hal ini dapat menyebabkan:

• Kerusakan peredam
• Hilangnya efek redaman, menyebabkan penutupan cepat
• Kebocoran minyak

Pemasangan harus memastikan pergerakan tutup tetap berada dalam sudut rotasi peredam yang dirancang.

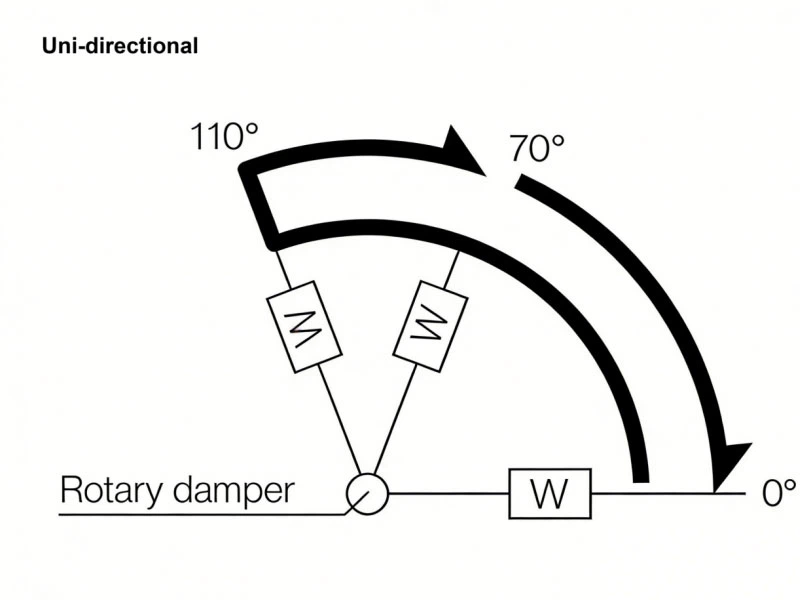

Memilih Arah CW atau CCW

Peredam baling-baling hanya memberikan{0}}peredaman satu arah, jadi Anda harus memilih arah yang benar:

• Redaman CW (Searah Jarum Jam).
• Redaman CCW (berlawanan arah jarum jam).

Peredam memberikan torsi hanya pada arah yang ditentukan.
Pilih peredam yang sesuai dengan arah penutupan tutupnya.

Pencocokan Torsi untuk-Pemasangan Dua Sisi

Jika peredam dipasang pada kedua sisi penutup, nilai torsi harus sama.
Jika tidak, tutupnya akan memiliki:

• Distribusi kekuatan yang tidak merata
• Memutar atau tidak sejajar

Contoh:

Kesimpulan

Pemasangan peredam baling-baling yang salah dapat mengakibatkan kinerja peredaman buruk atau bahkan kerusakan. Kita harus:

1. Pasang housing pada sisi tetap dan poros pada sisi bergerak.

2.Pastikan gerakan tutup tidak melebihi sudut putaran maksimum peredam.

3.Pilih CW atau CCW sesuai dengan arah penutupan tutupnya.

4.Gunakan nilai torsi yang sama saat memasang dua peredam di kedua sisi.
